在現代電子設備中，電源管理是至關重要的一環。LP15R060S作為一款高性能的副邊同步整流驅動芯片，以其卓越的性能和可靠性，在電源管理領域占據了一席之地。本文將深入探討LP15R060S芯片的技術規格、內部框架圖以及其在實際應用中的優勢。

LP15R060S技術規格

LP15R060S是由芯茂微電子有限公司生產的高性能副邊同步整流驅動芯片。它支持DCM（斷續電流模式）、CCM（連續電流模式）等多種工作模式，適用于隔離型的同步整流應用。以下是LP15R060S的一些關鍵技術規格：

耐壓：LP15R060S能夠承受高達60V的耐壓。
導通阻抗：其內置同步整流MOS的導通阻抗為12mΩ。
供電電壓：芯片的工作電壓為5.1V。
封裝：采用SOP7L封裝。

LP15R060S內部框架圖

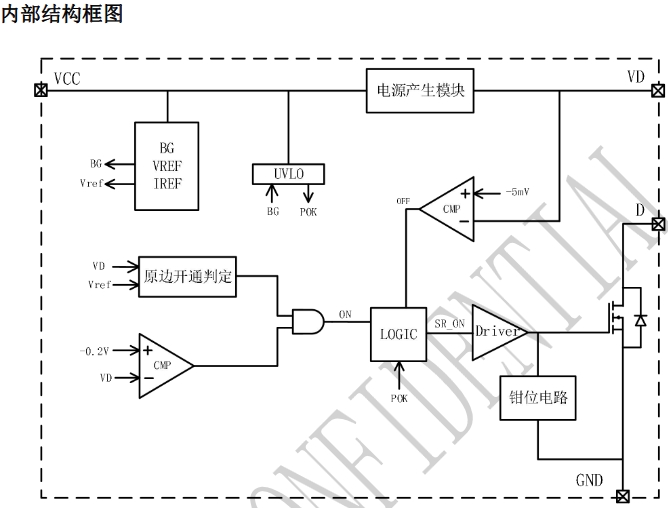

LP15R060S的內部結構框圖揭示了其復雜的內部電路設計。電源產生模塊、BG（帶隙參考）、VREF（參考電壓）、IREF（參考電流）等關鍵部件共同工作，確保芯片的穩定運行。此外，芯片還包含原邊開通判定、鉗位電路、比較器等，這些部件協同工作，實現對同步整流管的精確控制。

功能與優勢

LP15R060S芯片的主要功能和優勢包括：

專利整流管開關技術：LP15R060S采用專利的整流管開關技術，有效避免因激磁振蕩引起的驅動芯片誤動作，以及在CCM工作條件下純電壓判定的關斷延遲造成的效率損失。

VCC供電技術：特有的VCC供電技術保證在原邊控制系統恒流和恒壓兩種工作狀態下，芯片都不會欠壓工作。

快速關斷速度：LP15R060S具有極快的關斷速度，可以大幅度降低在CCM工作條件下因關斷延遲造成的效率損失。

保護功能：集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術，增強了芯片的可靠性和穩定性。

LP15R060S典型應用

LP15R060S廣泛應用于充電器和適配器的同步整流、反激式控制器以及其他開關電源控制系統。它特別適用于3.3-12V反激電源輸出，為現代電子設備提供高效、穩定的電源管理解決方案。

結論

LP15R060S以其高性能、高可靠性和多功能性，在電源管理領域中扮演著重要角色。通過其專利技術、快速響應和全面的保護功能，LP15R060S為各種電子設備提供了一個穩定和高效的電源管理選項。隨著技術的進步和應用的擴展，LP15R060S將繼續在電源管理領域發揮其重要作用。
