BP85924DA是（BPS）推出的一款超高集成度非隔離開關電源驅動芯片，專為小功率輔助電源設計。它將650V高壓MOSFET、高壓?jiǎn)?dòng)電路、自供電電路全部集成在SOP-8封裝內，無需變壓器、無需光耦、無需VCC電容，外圍僅需3個元件即可實現5V輸出。
| 特性 | 參數 | 設計價值 |
|---|---|---|
| 集成度 | 內置650V MOS + 高壓?jiǎn)?dòng) + 自供電 | 省變壓器、省光耦、省VCC電容 |
| 輸出規格 | 5V固定輸出，200mA穩態/250mA峰值 | 直接給MCU、傳感器、繼電器供電 |
| 待機功耗 | 50mW@230Vac | 滿足六級能效標準 |
| 開關頻率 | 自適應0.6kHz~36kHz | 輕載降頻，無音頻噪聲 |
| EMI特性 | 內置頻率調制技術 | 易過認證，省濾波元件 |
| 保護功能 | SCP/OLP/OVP/OTP全集成 | 安全可靠，自動恢復 |
| 封裝 | SOP-8 | 標準封裝，易生產 |

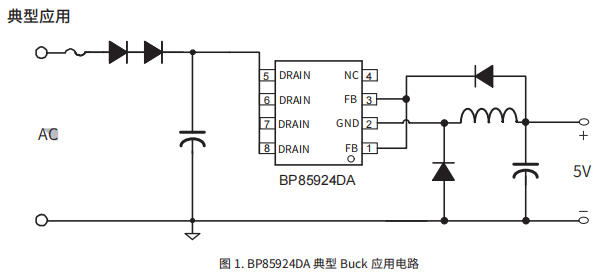

外圍僅需7顆元件：保險絲、MOV、2顆二極管、2顆電容、1顆電感、1顆假負載電阻。

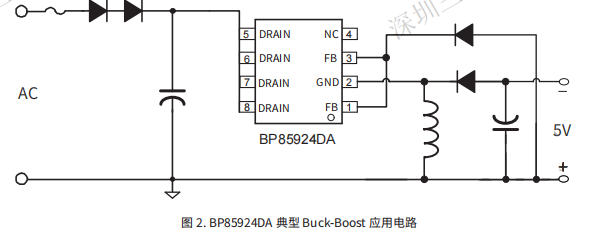

適用于輸入電壓范圍寬、輸出需要負壓或升壓的場景，電感接法不同，芯片控制邏輯自動適配。
| 引腳 | 名稱 | 功能說明 |
|---|---|---|
| 1,3 | FB | 反饋電壓采樣端（雙FB設計，提高可靠性） |
| 2 | GND | 芯片地，內置MOSFET源極 |
| 4 | NC | 空腳，無連接 |
| 5-8 | DRAIN | 內置650V MOSFET漏極，同時提供自供電電流 |
雙FB設計亮點：兩個FB腳并聯使用，即使一個虛焊或開路，另一個仍能正常工作，提高生產良率。
工作流程：
| 負載條件 | 工作模式 | 特點 |
|---|---|---|
| 重載 | PWM模式 | 36kHz固定頻率，快速響應 |
| 中載 | PFM模式 | 頻率自適應降低，保持效率 |
| 輕載/空載 | burst模式 | 0.6kHz間歇工作，待機50mW |
| 保護類型 | 觸發條件 | 動作 |
|---|---|---|
| SCP短路保護 | FB<1V，持續256個周期 | 停止開關，0.5s后重啟 |
| OLP過載保護 | FB<2.75V，持續1024個周期 | 停止開關，0.5s后重啟 |
| OVP過壓保護 | FB>6.5V，持續4個周期 | 停止開關，0.5s后重啟 |
| OTP過溫保護 | 結溫>145℃ | 停止開關，降溫40℃后重啟 |
| 應用場景 | 典型負載 | 優勢 |
|---|---|---|
| 小家電輔助電源 | 電飯煲/電磁爐MCU供電 | 省變壓器，成本低，體積小 |
| 電機驅動輔助電源 | 風扇/水泵控制板 | 5V直接驅動繼電器和MCU |
| IoT/智能家居 | WiFi模塊/傳感器 | 待機50mW，滿足能效標準 |
| 智能照明 | LED驅動控制電路 | 非隔離方案，效率高 |
| 工業控制 | PLC輔助電源 | 650V耐壓，電網波動適應性強 |
競品對比：
| 芯片 | 廠商 | 輸出電流 | 集成度 | 特點 |
|---|---|---|---|---|
| BP85924DA | 晶豐明源 | 200mA | 內置MOS+自供電 | 無需VCC電容，極簡外圍 |
| LNK304 | PI | 200mA | 內置MOS | 需外部VCC電容 |
| Viper12A | ST | 200mA | 內置MOS | 需外部VCC電容，頻率固定 |
| 維度 | 傳統阻容降壓 | 傳統反激方案 | BP85924DA |
|---|---|---|---|
| 外圍元件數 | 8-10顆 | 15-20顆 | 7-8顆 |
| 體積 | 大（需變壓器） | 大（需變壓器） | 小（無變壓器） |
| 效率 | 低（30-50%） | 高（75-85%） | 高（70-80%） |
| 待機功耗 | 高（>100mW） | 中（<100mW） | 低（50mW） |
| 成本 | 低 | 高 | 中（性價比最優） |
| 可靠性 | 差 | 好 | 好 |
一句話推薦：如果你需要一款5V/200mA、非隔離、超小體積、超低待機、超簡外圍的輔助電源方案，BP85924DA是目前市場上集成度最高的選擇之一。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
