在智能插座、小家電、MCU輔助供電等超低成本場景，工程師最想要的是——"器件越少越好、BOM越低越好、EMI一次過、馬上能量產"。深圳三佛科技提供的FT8441xQ系列（FT8441SQ/FT8441TQ），憑借"內置650V功率MOS+600V超快恢復二極管+高壓啟動+5V固定輸出"，把外圍器件壓縮到11顆，官方BOM成本<￥0.28，還能單面板過EMI。下面將從特點、典型電路、管腳定義、訂貨信息、內部框圖到應用說明，為你全面拆解這顆"非隔離黑珍珠"。

芯片特點：All-in-One的5V小功率神器

    超高壓集成：650V功率MOS+600V續流二極管+高壓啟動電路，三件套合一
    固定5V輸出：內部高精度分壓電阻+參考源，省掉TL431、光耦、反饋電阻

    大電流能力：
        FT8441SQ：250mA連續/300mA峰值，R<sub>=22Ω
        FT8441TQ：300mA連續/350mA峰值，R<sub>=16Ω

    低待機功耗：60mW（Typ.），輕松滿足CoC V5 Tier-2
    EMI友好：40kHz帶頻率抖動+軟驅動，傳導余量>6dB（CISPR22 B）
    全保護：UVLO、OVP、OCP、OTP、SCP、LEB，全部自恢復
    小封裝：ASOP-7，單面板即可波峰焊，適合超低成本量產

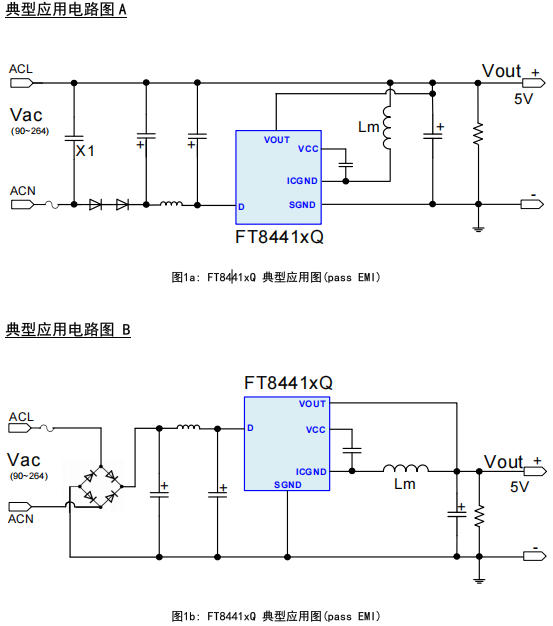

典型應用電路（Buck-Boost，90-264VAC）

• EC3≥470μF：保證紋波<50mV
• L1≈470-680μH：CCM深度<50%，飽和電流>400mA
• Rs：0.22-0.33Ω，設定OCP點≈130%額定電流
• 高壓啟動：省掉2顆啟動電阻，50ms快速起機

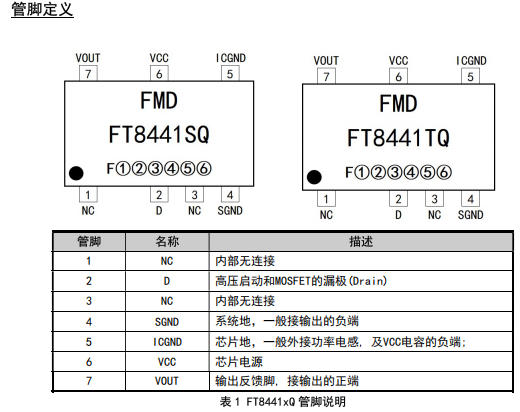

管腳定義（ASOP-7，頂視圖）

設計提示：VOUT走線遠離D腳，取樣點放在輸出電容正極，與ICGND單點連接。

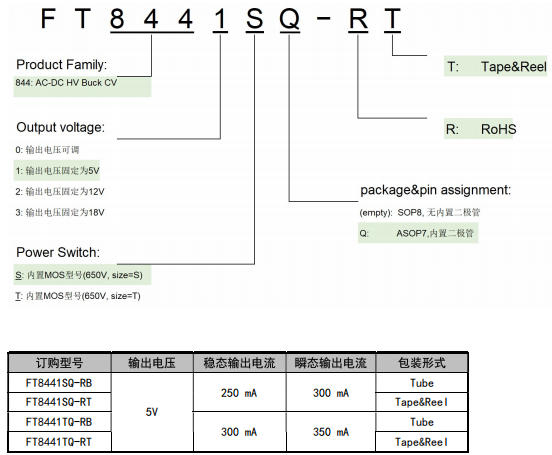

訂貨信息與功率選型

• 全波整流/90-264VAC/Buck-Boost結構，半封閉環境實測功率如上
• 如需更高電流，可改用FT8441TQ或加強散熱

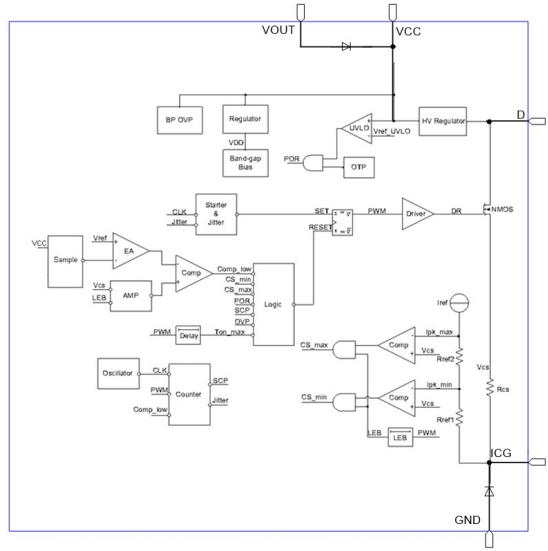

內部功能框圖解讀

• 電流模PWM：逐周期限流，LEB 300ns，無需外部RC
• 頻率抖動：40kHz±6%，傳導EMI一次過
• 過溫OTP：150℃關斷，100℃重啟，自恢復
• 短路SCP：打隔重啟，占空比限制，變壓器不飽和

應用設計與調試要點

    輸入電容

    寬電壓90-264VAC：2μF/W，例5V/0.25A≈1.25W→3μF(1μF+2.2μF)

    電感選擇

    470-680μH，飽和電流>400mA，CCM深度<50%

    輸出電容

    ≥470μF，低ESR，紋波<50mV

    反饋?zhàn)呔€

    遠離D腳高壓區，與功率地單點連接，避免雜波

    EMI技巧

    頻率抖動已內置，如需更大裕量，π型濾波+L-N對稱布局即可

    熱設計

    ASOP-7背面露銅，D腳多打地孔，滿載芯片溫升<10℃

應用場景與替換建議

• 智能插座/排插：5V/250mA給Wi-Fi模組供電，待機<60mW
• 小家電：咖啡機、電飯煲、風扇，省掉線性變壓器
• LED指示燈：紋波<60mV，無頻閃
• 電表/載波：2kV浪涌，工業級溫度
• 替代OB2222E/LNK302：Pin-to-Pin兼容，BOM更少，成本更低

總結：FT8441xQ——5V小電流電源的“終極極簡”

    一顆ASOP-7 = MOS + 二極管 + 啟動 + 全保護
    11顆器件、單面板、0.28元成本、50ms起機
    250-300mA全覆蓋，EMI一次過，無需共模電感
    官方Gerber、變壓器、測試報告全開放，即貼即量產

如果你正在尋找5V/250-300mA非隔離電源，又不想為BOM、EMI、交期頭疼，F(xiàn)T8441SQ/FT8441TQ就是答案。深圳三佛科技提供樣品，技術支持。
