在工業、家電、照明和 IoT 市場，12位ADC已成為“夠用且好用”的甜點分辨率：既不需要16位ADC的高成本，又比10位ADC多 4× 精度裕量。
過去工程師只能在 NXP、Microchip、ST 的貨架上挑型號；今天，以深FT61/FT64 系列為代表的國產 12-bit ADC MCU，在3 K~12 K Flash、256 B~1 KB RAM、1.9 V~5.5 V 寬壓、-40~85 ℃工業級溫度范圍里，給出了針腳兼容、價格腰斬、資料中文、FAE本土的替代方案。

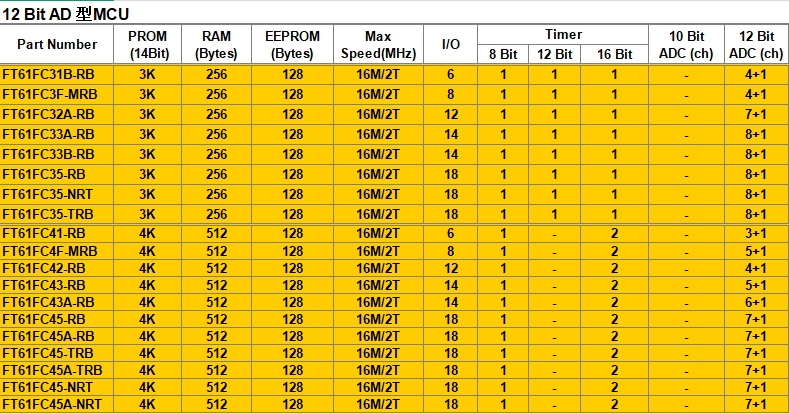

| 維度 | 最小配置 | 最大配置 | 說明 |
|---|---|---|---|
| 內核 | 16 MHz 2T 8051 | 16 MHz 2T 8051 | 老架構、新工藝，功耗低 |
| Flash | 3 KW (FT61F131B) | 12 KW (FT61FCC7C) | 3/4/6/8/10/12 K 階梯式覆蓋 |
| RAM | 256 B | 1 KB | 小資源夠用，大資源做緩存 |
| ADC | 4 ch 12-bit | 26 ch 12-bit | 最多 4 組采樣，帶 PGA |
| PWM/ECCP | 3+2 路 | 4+3 路 | 支持互補死區，可直接驅動 MOS |
| 通訊 | UART/SPI/I2C | 全雙工 UART + SPI + I2C | 硬件級，非軟模擬 |
| 封裝 | SOP8 → QFN28 | SOP28/TSSOP28 | 8/10/14/16/18/20/22/24/26/28 腳全齊 |
| 特色外設 | LED Driver/Touch | LED Driver/Touch/OPA/PPG | 省 BOM，省 MCU 數量 |
8 腳小玩具：FT61F131B/FT61FC31B
3 K Flash + 4 ch ADC + 3 ch PWM，SOP8/DFN8，做小風扇、鍵鼠、玩具。
10 腳超薄：FT61F13F-MRB/FT61FC3F-MRB
MSOP10，厚度 < 1 mm，TWS 充電倉、電子煙最愛。
20 腳通用：FT61F135/FT61E135/FT61F145
18 I/O + 8 ch ADC + 4+3 PWM，電機驅動、LED 調光一站式。
28 腳旗艦：FT61FCC7C-TRB
26 I/O + 26 ch ADC，智能家居面板、工業傳感器直接上。
| 應用典型需求 | 推薦型號 | 理由 |
|---|---|---|
| 單鍵觸摸 + 1 路 PWM | FT61F131B | 3 K Flash 夠放觸摸庫，SOP8 省面積 |
| 三路 LED 調光 + 溫度采樣 | FT61F135-RB | 4+3 PWM，8 ch ADC，F(xiàn)lash 足夠 |
| 多路電壓/電流監控 | FT61F145A-NRT | 12 K Flash 做算法，QFN20 散熱好 |
| 工業 4~20 mA 采集 | FT61F0A5-TRB | 10 K Flash + 1 K RAM，帶 OPA 差分放大 |
1.9 V~5.5 V 全壓：FT61F/E 系列，可直接電池供電，掉電到 2 V 仍工作。
-40~85 ℃：所有型號默認工業級，無需額外費用。
| 工具 | 說明 |
|---|---|
| IDE | Keil C + SDCC 雙支持，官方提供 Device Pack |
| 燒錄器 | SF100/SF600 離線燒錄，支持一拖八量產 |
| 庫函數 | 官方 HAL + 觸摸庫 + LED 調光庫，C 源碼無加密 |
| 仿真器 | J-Link OB 已適配，單步調試不卡頓 |
實戰案例：用 FT61F135-RB 做 5 W LED 調光電源
需求：85~265 VAC 輸入，5 V/1 A 輸出，旋鈕調光，溫度回折。
方案：
MCU：FT61F135-RB（18 I/O，4+3 PWM，8 ch ADC）
ADC：采樣 NTC + 輸出電壓 + 電流，12 位精度 <±1 %
PWM：互補輸出驅動 BP85224A（見前文）
封裝：SOP20，可手工焊接
BOM 成本：MCU < 0.35 USD，整套比 STM8S 省 30 %。
樣品：深圳三佛科技提供樣品，技術支持，批量?jī)r(jià)格有優勢
批量：整盤起訂~
FAE：深圳、中山、寧波三地本地支持，可到場調試，可燒錄程序
資料：Datasheet、參考設計、Gerber、BOM、源代碼全部開源下載
12-bit ADC MCU 選型
├─ 8 腳：FT61F131B —— 極簡、低成本
├─ 10 腳：FT61F13F —— 超薄、小體積
├─ 14~16 腳：FT61F132A/142 —— 通用型
├─ 20 腳：FT61F135/145 —— 電機/LED
├─ 28 腳：FT61FCC7C —— 多通道旗艦
└─ 10 K Flash：FT61F0A5/FT64F0A5 —— 大資源算法
國產 12-bit ADC MCU 已經不是“能用”，而是“好用”。
把表格收藏進瀏覽器，下次選型，三秒鐘就能圈定 FT61/FT64 家族里最對的那一顆。
