在現代電子設備中，電源管理芯片扮演著至關重要的角色。它們不僅決定了設備的能效，還直接影響設備的穩定性和可靠性。隨著技術的不斷進步，市場對電源芯片的要求也越來越高，尤其是在追求高集成度、低功耗和高性價比的背景下。本文將探討如何使用LPK8727芯片替代BP84145芯片，以實現更優的電源管理解決方案。
BP84145是一款廣泛應用于風扇燈電源的控制芯片。它具備基本的PWM控制功能，能夠?qū)崿F(xiàn)穩定的電源輸出。然而，隨著市場需求的不斷變化，BP84145在一些方面逐漸顯現出局限性。例如，它的外圍電路相對復雜，需要較多的外部元件來實現完整的功能，這不僅增加了設計難度，也提高了成本。此外，BP84145的功耗相對較高，這對于追求高能效的現代設備來說是一個不小的挑戰。
LPK8727是一款由芯茂微開發的極簡化自供電原邊反饋控制芯片。它專為隔離型適配器和充電器設計，具有高度集成的特點。與BP84145相比，LPK8727在多個方面展現出顯著的優勢。
LPK8727通過內置啟動電路和自供電技術，極大地簡化了外圍電路設計。它不需要外部啟動電阻，也無需輔助繞組VCC供電二極管。這種設計不僅減少了元件數量，降低了成本，還提高了系統的可靠性。例如，在傳統的BP84145方案中，啟動電阻和輔助繞組二極管是必不可少的，它們不僅增加了PCB的面積，還可能成為故障點。而LPK8727通過內部集成這些功能，有效避免了這些問題。
在功耗方面，LPK8727表現尤為出色。它具有極低的待機功耗，這對于風扇燈等需要長時間運行的設備來說是一個巨大的優勢。低功耗不僅有助于延長設備的使用壽命，還能降低能源消耗，符合現代環保節能的理念。相比之下，BP84145的功耗相對較高，尤其是在待機狀態下，這可能會導致設備在長時間運行后出現過熱等問題。
LPK8727集成了多種保護功能，包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等。這些保護功能能夠有效防止芯片在異常情況下?lián)p壞，提高系統的穩定性和安全性。而BP84145雖然也具備一些基本的保護功能，但在種類和效果上都不如LPK8727全面。
LPK8727還具備獨特的輸出線損補償技術。通過設定FB外置上偏電阻的值，可以調節輸出線纜補償值，從而有效補償輸出電流在輸出線上的損耗壓降。這對于需要長距離傳輸?shù)娘L扇燈電源來說尤為重要，能夠確保輸出電壓的穩定性和準確性。BP84145則缺乏這種先進的補償技術，可能導致輸出電壓在長距離傳輸后出現較大的偏差。
在實際應用中，使用LPK8727替代BP84145需要考慮多個方面，以確保替代后的電源系統能夠正常工作并發揮出LPK8727的優勢。
由于LPK8727的外圍電路更為簡潔，因此在替代過程中，需要對原有的BP84145電路進行簡化。去除不必要的啟動電阻和輔助繞組二極管，同時根據LPK8727的管腳功能重新設計電路連接。例如，將BP84145的PWM控制信號連接改為LPK8727的反饋電壓輸入端FB，通過調整FB腳上的電阻值來設置輸出恒壓點。
LPK8727和BP84145在電氣參數上存在一定的差異。在替代過程中，需要根據LPK8727的參數特性對電路進行調整。例如，LPK8727的最大峰值電流閾值IPKMAX可以通過SEL腳外接電阻RSEL進行設置，而BP84145的峰值電流則是通過內部設定的。因此，在替代時需要根據實際需求計算合適的RSEL值，以確保輸出電流符合要求。
LPK8727的保護功能更為強大，但在替代過程中需要根據實際應用需求進行合理配置。例如，對于風扇燈電源來說，輸出短路保護和過溫保護是非常重要的。需要根據設備的具體工作環境和安全要求，合理設置LPK8727的保護閾值，以確保在異常情況下能夠及時保護芯片和設備。
在PCB設計方面，LPK8727的封裝形式為SOP8L，與BP84145可能存在一定的差異。因此，在替代時需要重新設計PCB布局，確保LPK8727的管腳能夠正確連接。同時，根據LPK8727的PCB設計指南，合理布置VCC旁路電容、SEL腳電阻和FB腳電阻等元件，以提高電路的性能和可靠性。此外，還需要注意減小功率環路的面積，以降低EMI輻射。
為了更好地說明LPK8727替代BP84145的可行性和優勢，以下是一個實際應用案例。
某風扇燈制造商希望對其現有的電源方案進行升級，以提高產品的能效和可靠性。他們原本采用的是BP84145芯片，但隨著市場競爭的加劇，他們需要尋找一種更優的解決方案。

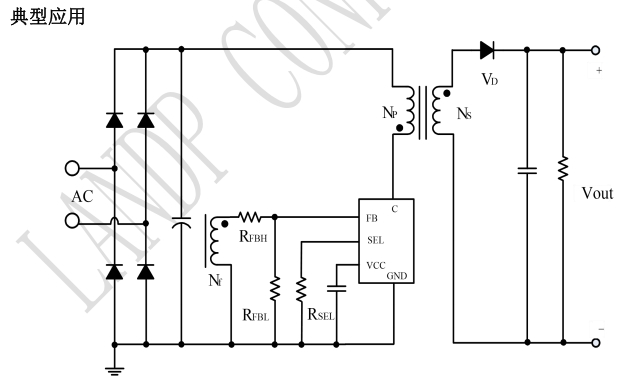

經過評估，該制造商決定采用LPK8727芯片替代BP84145。他們首先對原有的電路進行了簡化，去除了不必要的元件，并根據LPK8727的管腳功能重新設計了電路連接。然后，根據風扇燈的實際工作電流和電壓要求，計算了合適的SEL腳外接電阻值，以設置合適的峰值電流和輸出電壓。在保護功能方面，他們根據風扇燈的工作環境，合理設置了輸出短路保護和過溫保護的閾值。最后，他們重新設計了PCB布局，確保LPK8727的管腳能夠正確連接，并按照PCB設計指南進行了優化。典型應用圖如下所示~
替代后的風扇燈電源在性能和可靠性方面都得到了顯著提升。由于LPK8727的低功耗特性，風扇燈的待機功耗大幅降低，延長了設備的使用壽命。同時，LPK8727的輸出線損補償技術有效解決了長距離傳輸導致的輸出電壓偏差問題，確保了風扇燈在不同位置都能獲得穩定的電壓。此外，強大的保護功能使得電源在異常情況下能夠及時保護芯片和設備，提高了產品的安全性。最終，該制造商成功實現了電源方案的升級，提升了產品的競爭力。
隨著電子技術的不斷發展，市場對電源管理芯片的要求越來越高。LPK8727作為一款極簡化的自供電原邊反饋控制芯片，憑借其高度集成的設計、低功耗特性、強大的保護功能和獨特的輸出線損補償技術，在替代BP84145芯片時展現出了顯著的優勢。通過合理的電路設計、參數調整、保護功能配置和PCB設計，LPK8727能夠有效地替代BP84145，為風扇燈等電子設備提供更高效、更可靠的電源解決方案。在實際應用中，LPK8727已經得到了廣泛的認可和應用，為電子設備制造商帶來了顯著的效益。
