在電子設計領域，74系列邏輯集成電路（IC）一直是數字電路設計的基礎元件，廣泛應用于各種電子系統中。長期以來，TI（德州儀器）、NXP（恩智浦）和ON Semiconductor（安森美）等國際知名廠商主導了74系列IC市場。然而，隨著國內半導體產業的快速發展，國產74系列通用邏輯IC逐漸嶄露頭角，不僅在性能上與進口產品相當，而且在成本和供應穩定性上更具優勢。本文將詳細介紹國產74系列通用邏輯IC的替代方案，助力工程師實現自主可控的芯片選型。
74系列邏輯IC是基于TTL（晶體管-晶體管邏輯）技術的數字集成電路家族，具有豐富的邏輯功能，如與門、或門、非門、觸發器、計數器、移位寄存器等。這些芯片廣泛應用于計算機、通信設備、工業控制、消費電子等領域。74系列IC的特點包括：
國產74系列IC在電氣參數、工作頻率、邏輯功能等方面與進口產品相當。例如，國產的AiP74HC00（4路2輸入與非門）與TI的SN74HC00在邏輯功能、工作電壓范圍（2.0~6.0V）和傳播延遲時間（典型值為10ns）上幾乎一致。國產芯片通過嚴格的質量控制和工藝優化，確保了與進口產品的兼容性。
國產74系列IC在成本上具有顯著優勢。由于國內半導體產業鏈的完善，芯片制造成本較低，且供應鏈更接近國內市場，減少了運輸和關稅成本。例如，國產的AiP74LV00（4路2輸入與非門）價格僅為進口同類產品的50%~70%，這對于大規模生產的企業來說，可以顯著降低物料成本。
近年來，全球半導體供應鏈面臨諸多挑戰，如貿易摩擦、產能短缺等。國產74系列IC的供應穩定性更高，國內廠商能夠更好地應對市場變化，確保芯片的持續供應。例如，在疫情期間，國產芯片廠商通過靈活調整生產計劃，優先保障國內客戶的需求，而進口芯片的供應則受到較大影響。
| 特性/型號 | AiP74HC00 | SN74HC00（TI） | SN74HCT00（NXP） |
|---|---|---|---|
| 邏輯功能 | 4路2輸入與非門 | 4路2輸入與非門 | 4路2輸入與非門 |
| 工作電壓 | 2.0~6.0V | 2.0~6.0V | 4.5~5.5V |
| 封裝形式 | DIP14, SOP14, TSSOP14 | DIP14, SOP14, TSSOP14 | DIP14, SOP14, TSSOP14 |
| 傳播延遲 | 10ns（典型值） | 10ns（典型值） | 12ns（典型值） |
從上表可以看出，國產AiP74HC00在性能上與進口產品相當，且工作電壓范圍更寬，能夠適應更多應用場景。
LV（低電壓）和LVC（低電壓CMOS）系列適用于低功耗和低電壓應用。國產AiP74LV系列和AiP74LVC系列提供了與ON Semiconductor等廠商相同的功能和性能。例如，AiP74LV04（6路反相器）與ON Semiconductor的MC74LV04在工作電壓（1.65~5.5V）、傳播延遲（5ns）和封裝形式（DIP14, SOP14, TSSOP14）上完全兼容。

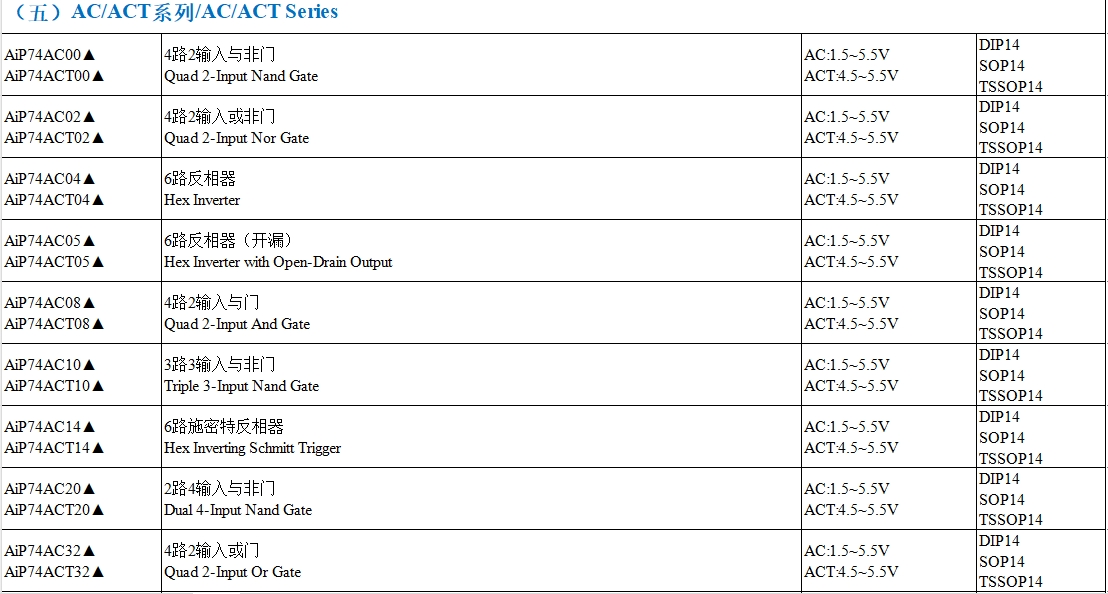

AC（先進CMOS）和ACT（先進CMOS TTL兼容）系列適用于高速應用。國產AiP74AC系列和AiP74ACT系列在高速性能上與進口產品相當。例如，AiP74AC00（4路2輸入與非門）與TI的SN74AC00在工作電壓（1.5~5.5V）、傳播延遲（3ns）和封裝形式（DIP14, SOP14, TSSOP14）上完全兼容。
在工業控制系統中，74系列IC常用于信號處理、邏輯控制和數據傳輸。例如，某自動化生產線使用了多片74HC595（8位串入并出移位寄存器）進行數據擴展。國產AiP74HC595成功替代了進口產品，不僅在性能上滿足要求，還降低了成本，提高了系統的可靠性。
在消費電子產品中，74系列IC常用于電源管理、信號轉換和接口擴展。例如，某智能手機充電器使用了74LVC244（8路緩沖器/線驅動器）進行信號轉換。國產AiP74LVC244在性能和兼容性上完全滿足要求，且價格更具競爭力。
在選擇國產替代產品時，首先要確保邏輯功能與原進口產品完全一致。檢查數據手冊中的真值表、引腳定義和電氣參數，確保兼容性。
雖然國產IC在性能上與進口產品相當，但在一些關鍵指標上可能存在微小差異。例如，傳播延遲時間可能略有不同。在高速應用中，需要特別注意這些差異，確保系統性能不受影響。
國產IC提供了多種封裝形式，與進口產品兼容。在選擇時，要根據實際應用需求選擇合適的封裝。例如，對于空間受限的便攜設備，可以選擇SOP或TSSOP封裝；對于需要頻繁插拔的開發板，可以選擇DIP封裝。
選擇國產IC時，要選擇有良好技術支持和售后服務的供應商。國產廠商通常能夠提供更及時的技術支持，幫助工程師解決應用中的問題。
