在現代電子設備中，電源管理芯片的性能和效率至關重要。PL3322C作為一款高效率、高集成度的原邊控制PWM功率開關，憑借其卓越的特性，成為小功率反激式開關電源設計的理想選擇。本文將詳細介紹PL3322C的主要特點，幫助設計工程師更好地理解和應用這款芯片。

1. 高精度恒壓/恒流調節

PL3322C能夠?qū)崿F(xiàn)±5%的高精度恒壓調節，確保輸出電壓的穩定性。同時，在全電壓范圍內，它還能實現高精度的恒流調節，滿足不同負載條件下的電流需求。

2. 簡化的電路設計

傳統的恒流/恒壓設計通常需要光耦和次級控制電路，這不僅增加了系統的復雜性和成本，還降低了系統的可靠性。PL3322C通過去除這些元件，簡化了電路設計，同時保持了高精度的電壓和電流調節。

3. 內置補償功能

PL3322C內置了多種補償功能，包括高精度恒流調節的線電壓補償、變壓器電感補償以及可編程的輸出線補償。這些補償功能確保了在不同工作條件下，輸出電壓和電流的穩定性和精度。

4. 自適應多模式控制

為了提高系統的效率，PL3322C采用了自適應多模式PWM/PFM控制。在輕載或中等負載條件下，芯片會自動切換到PWM模式并降低頻率，以減少待機功耗。這種復合模式控制不僅提高了系統的效率，還確保了音頻和噪聲的最小化。

5. 低啟動電流和內置軟啟動

PL3322C具有低啟動電流，可以使用較大的啟動電阻和較小的VDD電容，從而降低應用中的功率損耗。此外，芯片還內置了軟啟動功能，確保在啟動過程中平穩過渡，避免電流沖擊。

6. 豐富的保護功能

PL3322C集成了多種保護功能，包括逐周期峰值電流檢測、欠壓保護、過壓保護等。這些保護功能確保了芯片在異常狀態下的安全運行，直到系統恢復正常。

7. 良好的動態響應

PL3322C具有良好的動態響應能力，能夠快速適應負載變化，確保輸出電壓和電流的穩定性。這對于需要快速響應的應用場景，如手機充電器和數碼相機充電器，尤為重要。

8. 小型封裝

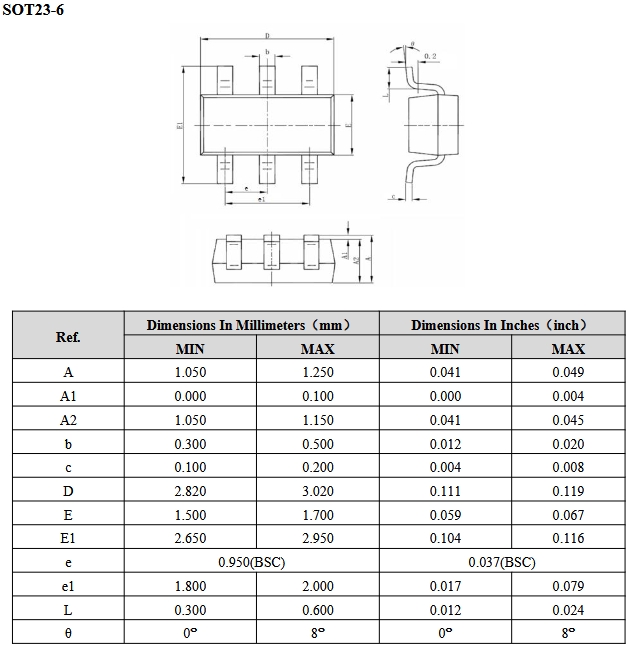

PL3322C采用SOT23-6小型封裝，節省了PCB空間，適合用于空間受限的小型設備。這種封裝不僅提高了設計的靈活性，還降低了系統的整體成本。

應用場景及典型應用圖

PL3322C廣泛應用于手機/無繩電話充電器、數碼相機充電器、小功率電源適配器以及消費類備用電源等領域。其高精度的恒壓/恒流調節、簡化的電路設計和豐富的保護功能，使其成為這些應用的理想選擇。

PL3322C典型應用圖如下~

綜上所述，PL3322C憑借其高精度調節、簡化設計、內置補償功能、自適應多模式控制、低啟動電流、豐富保護功能和良好動態響應等卓越特性，成為小功率反激式開關電源設計的優選方案。
