在現代電源設計中，恒流/恒壓PWM功率開關是實現高效能量轉換的關鍵組件。PL3369CE作為一種高精度的原邊控制PWM功率開關，憑借其優異的性能和靈活的應用特性，成為替代OB25136C/DP25136的理想選擇。本文將詳細探討PL3369CE的主要特點、應用優勢以及其在電源設計中的替代方案。

PL3369CE的主要特點

    高精度恒流/恒壓控制

        PL3369CE采用先進的控制算法，能夠?qū)崿F(xiàn)高精度的恒流和恒壓輸出。其恒流精度高達±5%，恒壓精度為±1%，滿足了對電源輸出精度要求較高的應用需求。

    寬輸入電壓范圍

        該芯片支持寬輸入電壓范圍，通常在85VAC至265VAC之間，適用于全球大部分地區的電網電壓，增強了產品的通用性和市場競爭力。

    高效率能量轉換

        PL3369CE采用原邊控制方式，減少了反饋元件的數量，降低了系統的損耗，提高了能量轉換效率。其典型效率可達90%以上，有效降低了系統的熱損耗。

    集成度高

        芯片內部集成了多種功能模塊，如啟動電路、過流保護、過壓保護等，簡化了外圍電路設計，降低了制造成本和系統復雜度。

    多重保護功能

        PL3369CE具備多種保護功能，包括過流保護、過壓保護、欠壓保護、熱保護等，確保了系統在各種異常情況下的安全性和可靠性。

應用優勢

    簡化設計

        由于PL3369CE的高集成度和原邊控制特性，設計人員可以省去復雜的反饋電路和多個外部元件，簡化了電源設計過程，縮短了開發周期。

    提高可靠性

        集成的保護功能和高精度控制能力使得PL3369CE在各種工作條件下都能穩定運行，提高了整個電源系統的可靠性。

    降低成本

        減少外部元件的數量和簡化電路設計，降低了物料成本和制造成本，提高了產品的市場競爭力。

    靈活的輸出調節

        通過外部電阻和電容的配置，可以靈活調節恒流和恒壓的輸出值，滿足不同應用的需求。

替代OB25136C/DP25136的方案

    性能對比

        PL3369CE在恒流和恒壓精度、效率、保護功能等方面均優于OB25136C/DP25136，能夠提供更可靠的電源解決方案。

    設計兼容性

        PL3369CE的引腳布局和封裝形式與OB25136C/DP25136相似，設計人員可以方便地進行替換，無需對現有設計進行大規模改動。

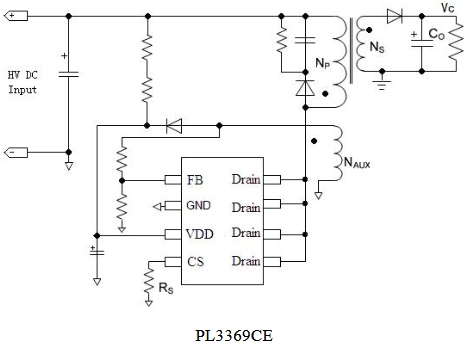

    典型應用

        PL3369CE適用于各種需要高精度恒流/恒壓輸出的電源應用，如充電器、適配器、LED驅動電源等，能夠替代OB25136C/DP25136在這些領域的應用.

結論

PL3369CE作為一種高精度、高效率的恒流/恒壓PWM功率開關，憑借其優異的性能和靈活的應用特性，成為替代OB25136C/DP25136的理想選擇。通過采用PL3369CE，設計人員可以簡化電源設計，提高系統的可靠性和效率，降低制造成本，滿足現代電源設計的需求。
